改性PVC塑料生产车间集中供料系统设计

发布时间:2017-07-03 16:19:59  来源:尼嘉斯

系统结构

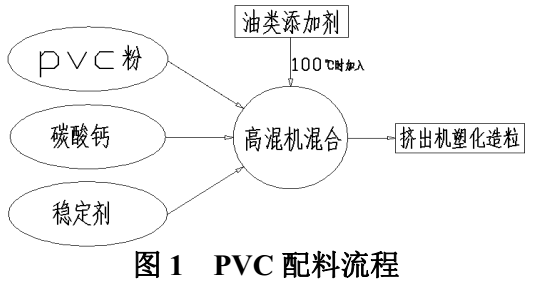

改性PVC产品的原材料大多数是由PVC粉、碳酸钙、稳定剂以及油类添加剂组成。改性PVC的生产过程是将2—3种PVC粉、碳酸钙、稳定剂按一定比例加入高速混合机种进行混合,原料在高速混合过程中温度不断升高。在升高至100℃时加入油类添加剂混合均匀,最后进行挤出机造粒(如图1)。

由于生产不同牌号的PVC产品原材料种类不同,文章设计的(集中供料系统)全自动系统的设计目标为:

1.实现6种PVC粉、1种碳酸钙、稳定剂、8种油类添加剂的全自动计量及自动加入混合机。

2.该系统能够满足6条单线产能为1t/h生产线的自动配料任务。

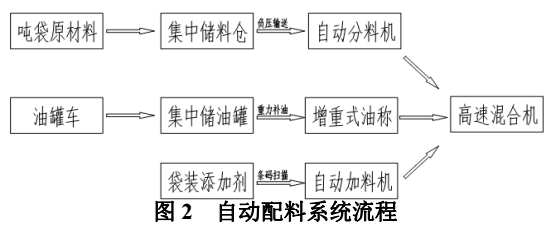

根据配料系统的设计目标,拟定出全自动配料系统(中央供料系统)的总架构(如图2)。

1.PVC粉和碳酸钙共计7种吨袋包装原材料,经人工投料站加入集中储料仓中。原料通过负压输送管网,将物料输送至各个机台的自动粉料机。自动分料机根据配方比例自动将物料加入高速混合机

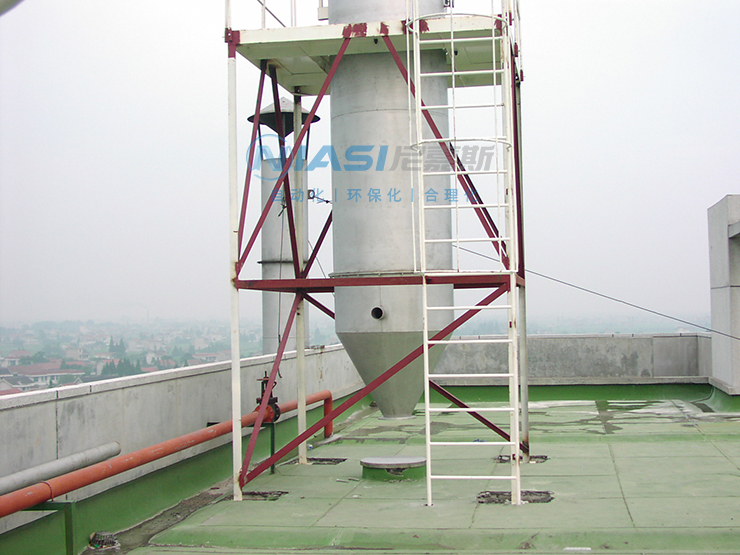

2.油罐车将8种油类添加剂注入室外8个集中储油罐,储料罐将油泵至在厂房楼顶设置缓存罐。缓存罐通过重力补油的方式加入增重式油称,通过增重式油称实现油类添加剂的自动添加。

3.稳定剂的批次添加重力在2-5kg左右,通过人工分料站分称并包装喷印条形码。在机台进行条形码扫描确认后,通过自动加料机(中央供料系统)自动将稳定剂加入高混机。


尼嘉斯PVC粉体输送供料系统案例

集中供料系统

根据系统设计目标,集中供料系统主要实现6种PVC粉和碳酸钙按配方比例自动加入高混机。集中供料系统需要满足6条产能1t/h的生产线原料自动配料。由于生产订单多种多样,配方物料比例变化较大,所以单一物料的输送配料量目标设计为6t/h。设置采用7个容积为6000L不锈钢铜集中储料仓,吨袋原料投入人工投料站后,采用连续负压输送的方式加入集中储罐中(如图3)。

图3集中储罐系统

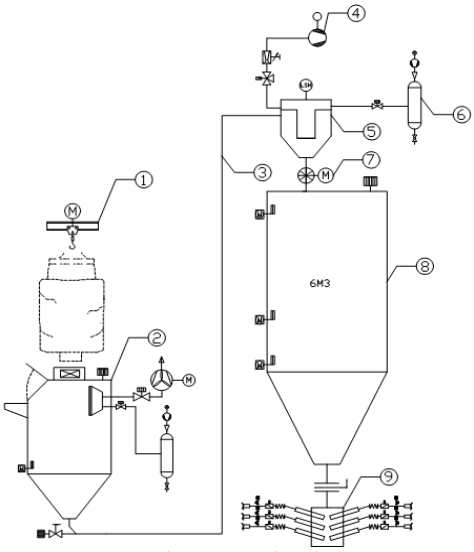

在图中起重能力1t的行吊①用于将吨袋包装的物料提升至人工投料站②上方。人工投料站设置有小包装物料投料口,用于小包装物料的投料。由于所投物料均为粉体,在投料站后方配置过滤精度为1um的过滤器链接中央除尘系统,防止在投料过程中粉尘飘扬。投料站中的物料通过管道③输送至气料分离器⑤中,连续排料旋转阀门⑦在输送过程中连续不断的将气料分离器中物料加入集中储料仓⑧中。采用高真空式气力输送进行物料输送,系统真空度-50kpa。


集中供油系统

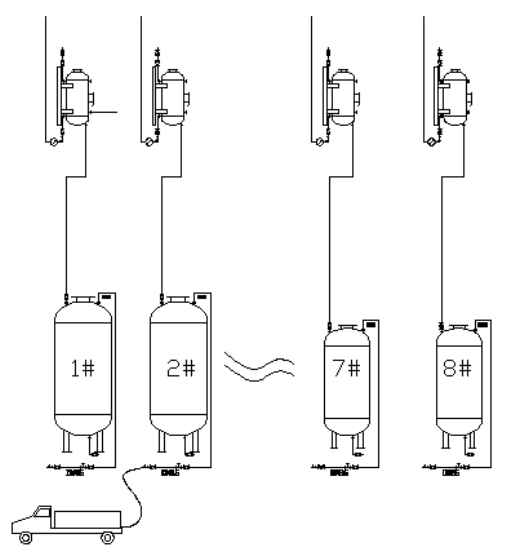

 油类添加剂通过油罐车直接将油泵至室外的油罐中,根据物料到货周期及工厂每日消耗油量来设计出室外储罐大小。

该集中供料系统设计方案实现了改性PVC生产过程中的全自动供料(中央供料系统),粉体物料通过管道密闭输送大大改善了车间环境,机器自动配料提高了产品品质及车间生产效率,大大降低了工人劳动强度。
